Ön Hoparlörler

Bewith Confidence III (2 way)

Subwoofer

Kicker S10C x3

DSP

BEWITH STATE A6R

Amfi

Bewith P-100 MC Edition
Kicker ZX1500.1

Multimedya

Bewith MM1D Linear PCM Player

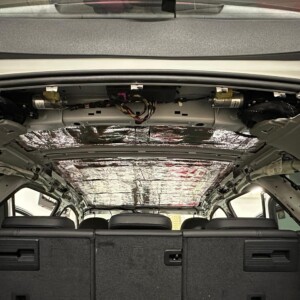

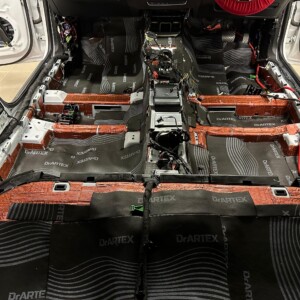

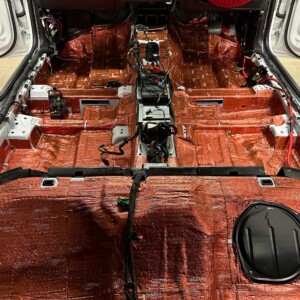

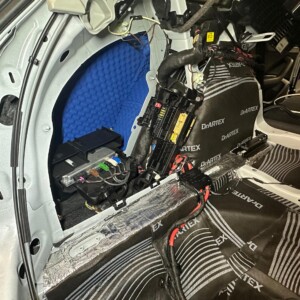

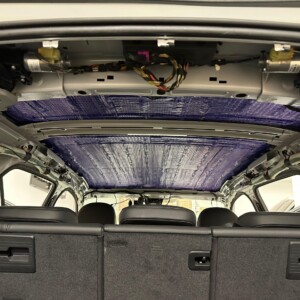

Hi-Fi ses sistemi ve ses yalıtımı için konuğumuz, 2020 Model Audi A4 Quattro SW, 2.0 TFSI. Araç bize komple ses yalıtımı ve üst düzey bir ses sistemi için geldi. İlk olarak tavan dahil, aracın tüm metal yüzeylerine ses yalıtımı uygulamamızı yaptık. Özellikle 2015 sonrası gibi genelleyebileceğimiz yıllardan sonra üretilen birçok marka ve model aracın trim birleşim yerleri, sert plastik bölgeleri fabrikadan çıkan haliyle bile istenmeyen sesler üretmekte, özellikle trimlerin birleşim yerleri gittikçe kalitesizleşmiş durumda. Biz bu seslerin de önüne geçmek için gerekli güçlendirmeleri ses yalıtım işlemlerimiz sırasında uygulamaya özen gösteriyoruz. Bu araçta da bunlara özen gösterdik.

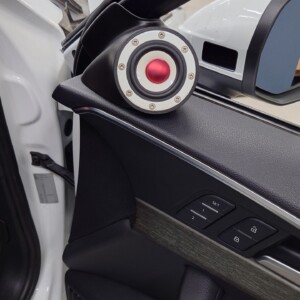

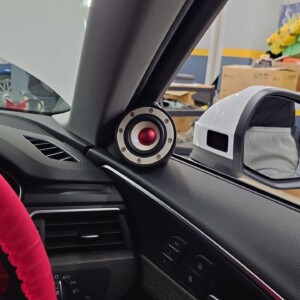

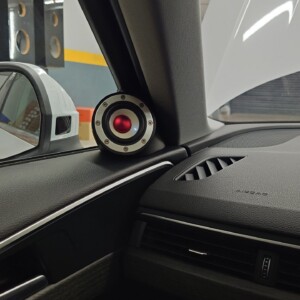

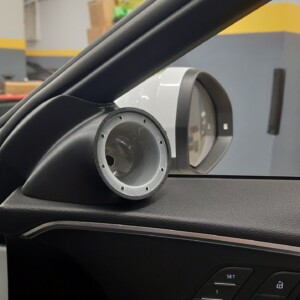

Ses sistemi aşamasında ise belirlediğimiz projeye göre ilerledik ve bu araçta çok üst düzey diyebileceğimiz bir ses sistemi hedefledik. Aracın fabrika çıkış tweeter konumları ön tarafta hemen camın sağ ve sol alt köşelerinde, cama bakar şekilde konumlanmıştı. Bu tür tweeter konumları doğru değildir. Hoparlörlerden gelecek sesin camdan sekerek bize ulaşması istediğimiz bir şey değil. Bu yüzden aracın kapılarını özel bir cihazla tarayarak tweeterları konumlandırabileceğimiz yeri belirledik ve buraya birebir uyumlu podları 3D yazıcıdan basarak yeni yerlerine uyguladık. Bu aşamadan aracın herhangi bir alanına, plastiğine, sacına vb. herhangi bir yerine zarar verilmemiştir. Yani kırmadan, çizmeden, dökmeden hem sesin en verimli olacağı tasarımı hem de ideal görüntüyü yakaladık.

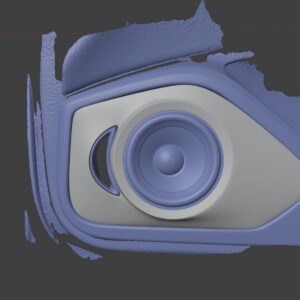

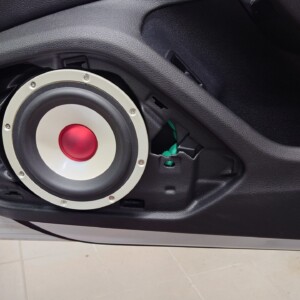

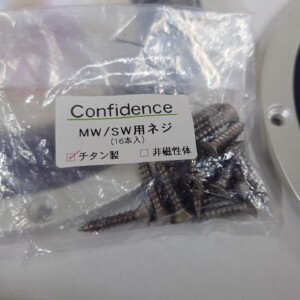

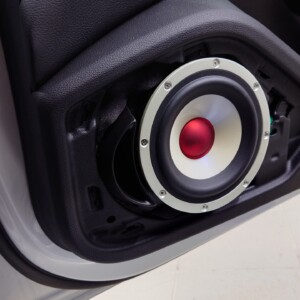

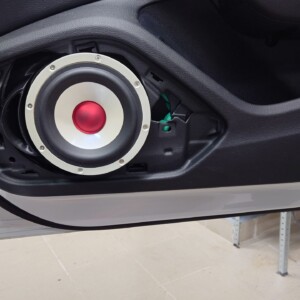

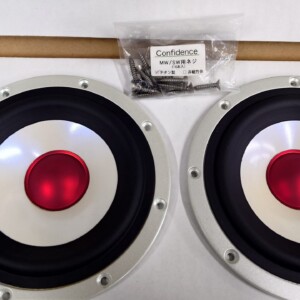

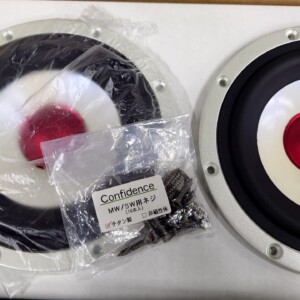

Kapılarda kullandığımız wooferlar için de yine bu alana uyumlu bir kabini 3D yazıcıdan basarak kapı düşemesinin dışına gelecek şekilde uyguladık. Kabin ve koruma ızgaraları tamemen bizim tasarımımız olup, kullanılan Confidence C-130 hoparlörlerin tavsiye edilen değerlerine uygun olarak ayarlanmıştır. İstendiği zaman montaj vidalarından sökülüp, kapının orjinal ızgarası takılarak eski orjinal görünümüne de kolaylıkla döndürülebilir. Bizim tüm projelerimizde taktığımız ses sistemi bileşenleri istendiğinde araçtan sökülüp, araç orjinal görünümüne geri dönebilir çünkü biz hiçbir zaman aracın herhangi bir aksamına zarar vermeden uygulamalarımızı yapıyoruz.

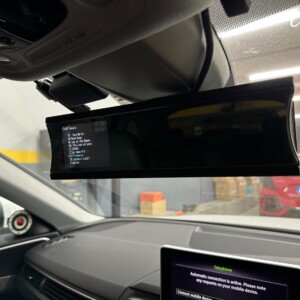

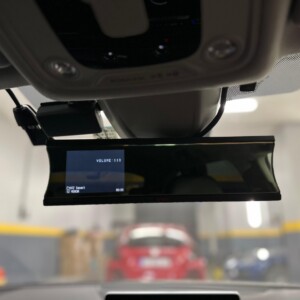

Bu araçta bir de Bewith‘in şaheserlerinden biri olan MM1D Linear PCM Player medya cihazını da kullandık. Bu cihaza takabileceğiniz bir kart ile tüm kayıtlı parçalarınızı cihaz üzerinden kullanabilirsiniz. Kumandası da olan bu medya oynatıcı aracın orjinal aynası yerine montajlanıyor, hem medya player özelliğini barındırıyor hem de ayna görevini görüyor. Kasası magnezyum alaşımlıdır.

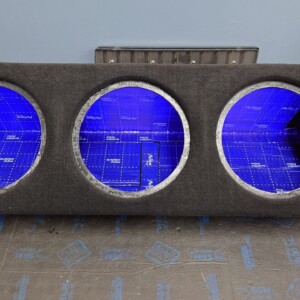

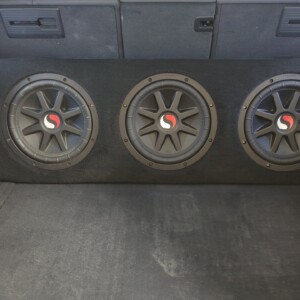

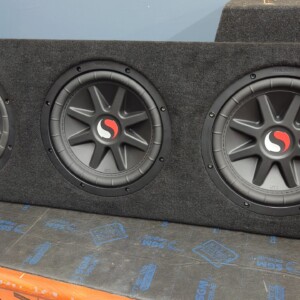

Subwoofer olarak ise bizim projelerimizde pek rastlayamayacağınız bir ürünle karşılaşacaksınız. Araç sahibinin talebi üzerine, kendi temin ettiği 3 adet Kicker S10C subwoofer kullandık. Bunları yine bizim tasarladığımız ve 3D yazıcıdan bastığımız 60lt bir kabin üzerine montajladık. Kabin içini maksimum performans için gerekli ses yalıtım malzemeleriyle kapladık.

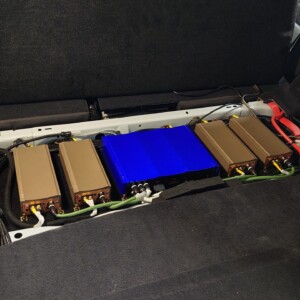

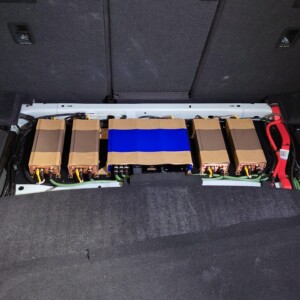

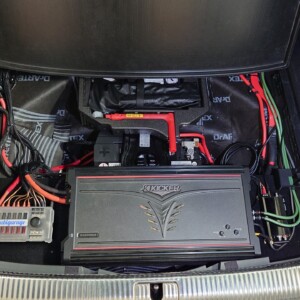

Araçta kullandığımız DSP ve Amfi çözümleri ise şu şekilde oldu; bir adet Kicker ZX1500.1 mono amfi kullandık, yanına ek olarak Bewith RT1 bluetooth modülünü ekledik. Bu sayede dilerseniz kart üzerinden medya oynatıcı aracılığıyla müzik dinlerken, dilerseniz de medya cihazını bypass edip araçtaki ses sistemine bluetooth ile bağlanarak da müzik dinleyebilirsiniz. Bu RT1 cihaz üzerinde hem optik hem de analog çıkışlar mevcut. Biz optik çıkışı kullanarak sistemde yeralan DSP’ olan’ye yani BEWITH STATE A6R’a aktardık ve sesi bu DSP üzerinden mono AB sınıf Bewith amfilerle her bir hoparlörlere aktardık.

Dilerseniz tüm bu detayları içeren görsellerimize göz atalım… Sonrasında araç içinden ses sistemi testi de içeren, tüm aşamaları detaylandırdığımız videomuzu da izleyebilirsiniz.

İçerik Tablosu

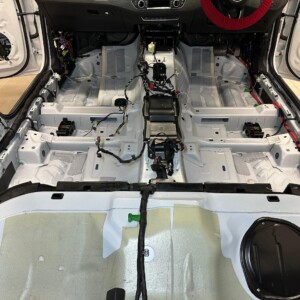

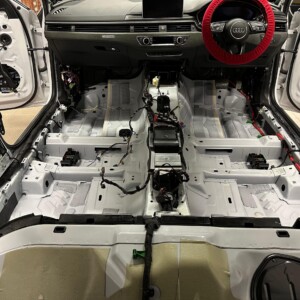

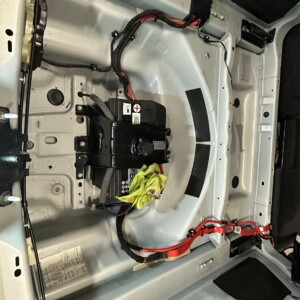

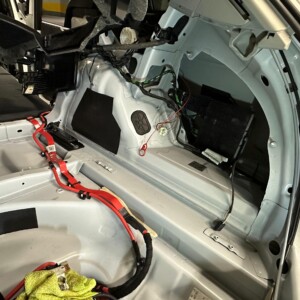

Aracın Fabrika Çıkış Ses Yalıtım Seviyesi

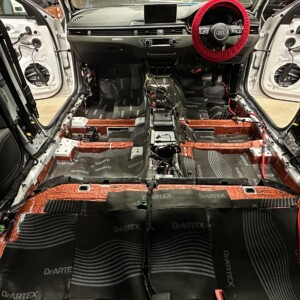

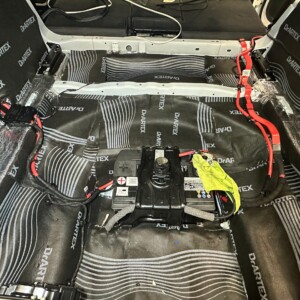

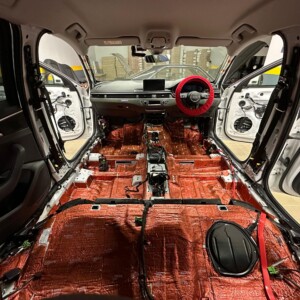

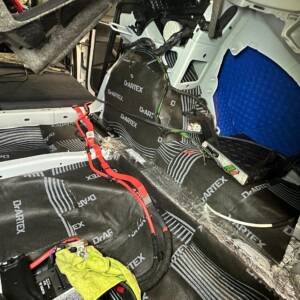

Uygulamamız Sonrası Aracın Ses Yalıtım Seviyesi
Araçta Kullandığımız Tweeter ve Wooferlar (3D baskı pod ve kabin ile)
Araçta Kullandığımız Subwooferlar (3D baskı Kabin ile)
Araçta Kullandığımız DSP ve Amfiler
Araçta Kullandığımız Media Player
Tüm Ek Detaylar ve Araç İçinden Ses Sistemi Testi (Video)
Randevu alabilirsiniz
Uygulama yaptığımız diğer araçlar

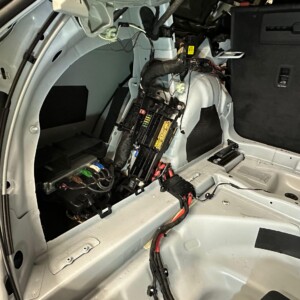

Aracın Fabrika Çıkış Ses Yalıtım Seviyesi

Uygulamamız Sonrası Aracın Ses Yalıtım Seviyesi

Araçta Kullandığımız Tweeter ve Wooferlar (3D baskı pod ve kabin ile)

Araçta Kullandığımız Subwooferlar (3D baskı Kabin ile)

Araçta Kullandığımız DSP ve Amfiler

Araçta Kullandığımız Media Player

Tüm Ek Detaylar ve Araç İçinden Ses Sistemi Testi (Video)

Bu araç bize Kıbrıs'tan geldi ve full ses yalıtımı ve hi-fi ses sistemi yaptık.
Kullandığımız ses yalıtım malzemelerini almak için Trendyol mağazamızı ziyaret edebilirsiniz: https://www.trendyol.com/magaza/default-store-m-364550?sst=0

Ses sisteminin bileşenleri şu şekilde:

Multimedya cihazı: Bewith MM1D Linear PCM Player,
DSP: BEWITH STATE A6R,
Amplifiers: Bewith P-100 MC edition + Kicker ZX1500.1,
Front speakers: Bewith Confidence III ( 2 way)
Rear speakers: none,
Subwoofer: Kicker S10C X 3

Bu araçtaki Tweeter podları, kapılardaki hoparlör kabinleri ve kapakları, bagajdaki subwoofer kabini tamamen 3D baskı ve araca özeldir. Baskıda ABS filament kullanıyoruz ve sıcaktan ( Kıbrıs sıcağından bile) etkilenmez.

Bu araçtaki tüm işlem detayları: https://subigarage.com/audi-a4-quattro-sw-ses-sistemi-ve-ses-yalitimi/
